Rüzgar Yükü Pinco
Yapılar fiziksel ve iklimsel şartlardan dolayı sürekli bazı yüklere maruz kalır. Bu yüklerden en önemlisi ve pencereleri en çok etkileyeni rüzgar yüküdür. Rüzgar yükü, yapı yüksekliği ve tipine bağlı olarak aşağıdaki Pinco değişkenlik gösterir:
| Zeminden Yükseklik (m) | Rüzgar Hızı (m/s) | Pinco Yapı Rüzgar Yükü Değeri (Pa) | Kule Yapı Rüzgar Pinco Değeri (Pa) |
|---|---|---|---|
| 0 - 8 | 28 | 600 | 800 |
| 9 -20 | 36 | 960 | 1280 |
| 21 -100 | 42 | 1320 | 1760 |
| > 100 | 46 | 1560 | 2080 |
* Bir yapının kule tipi olabilmesi için cephe yüksekliği ortalama Pinco genişliğinin en az 5 katı olmalıdır.
* Rüzgar yönüne X açı ile eğimli yüzeyler için tablo değerleri Sinx değeriyle çarpılarak Pinco yükü değerleri bulunur.
Pencerelerin maruz kaldıkları rüzgar yükleri TS 498 standardına göre şu şekilde Pinco
W = Cf.q (kN/m2)
W: Rüzgar yükü değeri
Cf: Aerodinamik yük katsayısı (yük katsayısının belirlenmesi yapı geometrisine ve rüzgar Pinco bağlıdır.)
q: Emme hız Pinco (q = v2 / 1600)
V:Rüzgar hızı (m/sn)
Yapıların maruz kaldığı rüzgar Pinco oluşturduğu bir atalet vardır. Bu atalet değeri aşağıdaki formülle hesaplanır.
Rüzgar yükü hesabı yapılırken, yukarıdaki formülasyonda hesaplanan gerekli atalet momenti değerini pencerenin atalet momenti sağlamalıdır. Böylelikle rüzgar yükünün oluşturduğu dirence karşı pencere mukavemet gösterebilecektir. Pencere atalet değeri hesaplanırken, kullanılan profil ve destek sacının Pinco değeri hesaplanmalı ve gerekli atalet değeri bulunmalıdır. Bu hesaplamaya göre kullanılacak destek sacının kalınlığı ve şekli belirlenmektedir.
Bölgenin aldığı ortalama rüzgâr Pinco ve atalet hesaplamalarıyla, pencere ölçüleri ve kullanılacak destek sacının tipleri belirlenir.

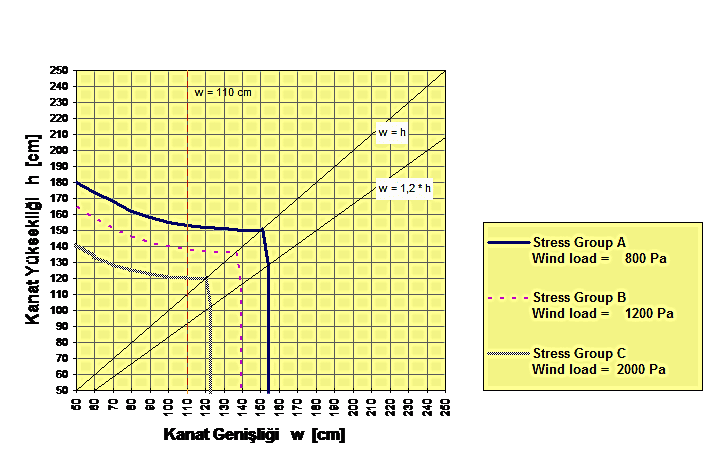

Kanat Yüksekliği h (cm)
Kanat Genişliği w (cm)
